Cómo Armar una Pc desde cero [Tutorial Completo]

Armado de Pc Paso a Paso

INDICE

Bienvenidos a este nuevo tutorial que te enseñará a armar una pc desde cero. Un Tutorial sin precedentes en internet, ya que nos centramos paso a paso en como ensamblar una computadora.

Ensamblando Nuestra Propia Computadora

Cuantos de nosotros de niños soñaba con conocer el funcionamiento de las cosas, como están constituidas, como es su armado,cual es el procedimiento de fabricación. Mucho mas específicamente en nuestra área, la computadora.
Cuando se transita en el mundo de la computación, de su armado y reparación, nos hemos encontrado en el  desafío de conocer todas sus partes, conocer su funcionamiento, identificar claramente el Hardware y su conexion con las partes.

Lo cual nos lleva a los técnicos en algún momento de nuestra carrera o simplemente por hobby a Armar nuestro primer Pc, a enfrentar lo desconocido para hacerlo nuestro, para no necesitar ni depender de nadie a la hora de ensamblar nuestra computadora.

Pasos para Armar una Computadora desde cero

Si bien, este blog se centra en hacer sencillas las partes técnicas, sin duda alguna puedo decir que esta entrada es una de las mas desafiantes que nos haya tocado hacer, y sin duda la mas larga.
Para hacer las cosas siempre debemos tratar de hacerlas bien, con un toque de calidad y eficacia.
Sin mas que decir los invito a disfrutar de este Tutorial, así ustedes también puedan armar su computadora sin problemas

¡Espero les sea de mucha ayuda!Yo Soy Computación

¡Comencemos!

Materiales para armar una pc:

  • Destornillador
  • Trincheta
  • El Hardware
  • Ganas de aprender

Destornillador Philips o un Destornillador Eléctrico

El primer gran aliado para armar una computadora desde cero es un destornillador tipo philips, es decir con punta en cruz. Será nuestra herramienta compañera como técnicos siempre, debemos tenerlo a mano en todo momento.

Para las computadoras actuales, en especial en su ensamble, casi siempre a excepción de las laptops, sus tornillos son para este tipo de destornillador.

 Armar Pc desde cero Tutorial Completo

Una Trincheta o una Tijera

La trincheta o tijera son Necesarias a la hora de romper bolsas de tornillos o para cortar la cinta de las cajas de los productos. Siempre conviene tener una a mano.

El Hardware

 Armar Pc desde cero Tutorial Completo

Necesitaremos obviamente para armar una computadora desde cero, el hardware necesario o las partes de una computadora, que son en realidad las partes de la pc como ser la placa madre, el microprocesador, la memoria ram, la fuente de poder o alimentación, el gabinete o chasis, etc.

Muchas ganas de Aprender

 Armar Pc desde cero Tutorial Completo

Lo más importante cuando se realiza un curso de reparación de computadoras o en la facultad de cualquier profesión es tener entusiasmo y ganas de aprender, esto es suficiente para que logremos todo lo que nos propongamos a hacer . 🙂

Pasos Para Armar tu Propia Pc:

Antes de armar Nuestra Computadora, vamos a dividir los pasos en 4 partes Para que nos sea mas fácil:

  • Armado de placa Madre
  • Armado de Gabinete o Chasis
  • Ensamble del Hardware
  • Instalación de Sistema Operativo

Esta división es solo de carácter orientativo, se puede comenzar por cualquiera de ellas a excepción de las dos ultimas claramente. Nosotros seguiremos ese orden mencionado y trataremos de ser lo mas detallado posible. Comenzaremos armando la placa madre con su correspondiente Hardware

1. Armado de Placa Madre:

Necesitaremos las siguientes piezas de Hardware: placa madre o motherboard, microprocesador, memoria ram, y cables sata.

Pasos para ensamblar una placa madre:

1. Retirar la Placa Base o Motherboard de su caja.

Lo primero que vamos a hacer será quitar la placa madre con mucho cuidado de su caja, y dejarla reposar sobre una superficie antiestática.

Si bien hoy en día las motherboards ofrecen mucha resistencia a la estática, nunca está demás ser precavidos, ya que la misma puede dañarla para siempre.

En este caso utilizaremos una superficie de goma, también pueden ocupar una Pulsera Anti-estática y colocarla en la parte metálica no pintada del chasis o gabinete.

La motherboard desensamblada debería quedarles como la siguiente imagen, deben levantar el seguro del procesador para posteriormente colocar el mismo:

 Armar Pc desde cero Tutorial Completo

2. Retirar el Microprocesador de su caja

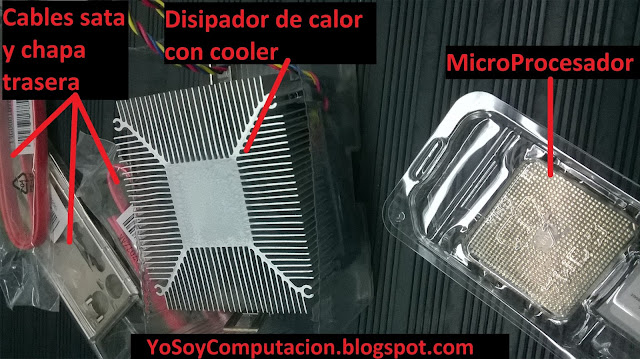

Al quitar de la caja la placa madre, pudimos observar que llevaba consigo sus propios cables sata, y también una chapa que va en la parte trasera, aunque esta la ocuparemos mas adelante.

Ahora procederemos a retirar con cuidado de su caja el microprocesador y su disipador:

 Armar Pc desde cero Tutorial Completo

3. Ensamblar Microprocesador en la Placa Madre

Quitaremos los cables sata de sus bolsas y con ¡mucho cuidado! retiramos el microprocesador de su protector siempre agarrándolo de los bordes, sin tocar los pines por nada del mundo para luego colocarlo en la placa madre o motherboard.

“Como pueden observar el disipador trae consigo su propia pasta térmica metalizada, esto se debe a que la computadora que estamos armando es nueva. Si la computadora ya tiene sus años siempre es conveniente reemplazar dicha pasta.”

Ahora procederemos a colocar el microprocesador en la placa madre teniendo en cuenta su referencia, el triangulo que remarcado en la imagen y verificando que el seguro del socket (lugar donde se aloja el micro) esté hacia arriba:

 Armar Pc desde cero Tutorial Completo

Nota: Si el procesador no entra correctamente ¡Nunca lo fuercen! Porque podrían doblar los pines y hacer cortocircuito. Tiene solamente una manera de entrar, y es que coincida la referencia del socket con la del micro (Triangulo amarillo).

4. Asegurar el microprocesador en la Motherboard

Ahora procedemos a bajar el seguro para asegurar el microprocesador en la placa madre o motherboard como nos indica la imagen:

 Armar Pc desde cero Tutorial Completo

5. Colocar el Disipador de Calor en la Placa Madre

Procederemos ahora a colocar el disipador de calor sobre el micro, asegurándonos de que coincidan los seguros de los dos lados (ref 1), tanto de la placa madre como del socket. Luego el seguro del disipador (ref 2) levantamos como indican las flechas de la imagen:

 Armar Pc desde cero Tutorial Completo

Deberia Quedarles así:

 Armar Pc desde cero Tutorial Completo

6. Conectar Cooler del Micro a la Placa Madre (CPU FAN)

Ahora nos disponemos a conectar el cooler a la placa madre o Motherboard, esto no es muy difícil porque el conector va de una sola manera, es decir que, no podemos equivocarnos de poner al revés ni nada por el estilo.
Si es muy importante, colocar en la parte de la placa que dice “CPU FAN”, porque hay otro conector en la placa que es exactamente igual llamado “chasis fan”,  el cual se usa para los coolers del chasis.

El cpu fan da la potencia que necesita el cooler de acuerdo a la temperatura que levante el micro, por eso debemos conectarlo de manera correcta.

 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

7. Ensamblar la Memoria Ram

Tomamos la Memoria Ram y la sacamos de su blister:

 Armar Pc desde cero Tutorial Completo

Ahora procedemos a colocar la memoria Ram en su correspondiente zócalo como nos indica la imagen, luego de hacer una pequeña presión controlando que el “hueco” que tiene en el medio coincida con la placa. Es importante que al hacer eso los seguros automáticamente se sujeten a la Ram, si esto sucede es porque la colocamos correctamente.

Nota: En el ejemplo incluimos una memoria DDR3 con una placa madre que soporta DDR3, tengan mucho cuidado de no intentar forzar por ejemplo una ddr2 en una placa ddr3, porque primero que no va a entrar y segundo, que podes dañar el zocalo.

 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

8. Conectar Cables Sata

Ahora procedemos a concectar los cables sata , que son los que conectan las unidades de datos como el disco duro y la unidad de dvd a la placa madre. Estos cables en sus extremos tienen forma de “L”. En la placa debemos conectarlos en los puertos que también tengan esa forma, no hay manera de equivocarse en esta parte, pero siempre hacerlo con cuidado.

 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

Listo, ya tenemos la primera parte de nuestro tutorial terminada, deberia quedarnos mas o menos así:

 Armar Pc desde cero Tutorial Completo

2. Armado de Gabinete o Chasis:

  Para esta parte del tutorial deberán tener a mano:

  • Destornillador Philips,
  • La chapa de la placa madre,
  • La grabadora de DvD
  • El lector de tarjetas de memoria
  • Gabinete o Chasis
 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

Pasos para Armar el gabinete o chasis:

1. Retirar el gabinete de su caja

Lo primero que debemos hacer es retirar el gabinete o chasis de su caja, quitar su bolsa,el telgopor y luego quitar su tapa del costado.

 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

2. Desarmar los plásticos del Chasis para el DVD y el Lector de Tarjetas

Aquí procederemos a quitar los plásticos de la grabadora de dvd y el lector de tarjetas, como muestra en la imagen, empujando desde adentro hacia afuera.

Lo de la unidad de dvd es optativo, porque hay algunos gabinetes que abren bien la grabadora con el pulsador que traen, en el caso de este gabinete chino, se suele tener problemas, por eso recomiendo sacarlo directamente.

 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

3. Separar inteligentemente los Tornillos

Procedemos a quitar los tornillos que trajo el gabinete de su envoltorio, los separamos de una manera inteligente para su posterior colocación.

 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

4. Colocar la Fuente de alimentación en el Chasis

Ahora colocaremos la fuente de alimentación o de poder, ensamblando en la parte trasera de arriba del gabinete, haciendo coincidir el lugar para poner tornillos de la misma y del chasis, una vez echo esto procedemos a utilizar el destornillador y asegurarla.

 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

5. Colocamos la Chapa Protectora de la Placa Madre

Colocamos la “chapita” o metal protector que nos trajo la caja de la placa madre (todas traen).

 Armar Pc desde cero Tutorial Completo

6. Colocar en el Chasis los tornillos base dorados

Ahora atornillamos los tornillos amarillos con base que van al gabinete:

 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

7. Ensamblamos la grabadora de DVD en el chasis

Luego colocamos la grabadora de dvd en el gabinete o chasis, de afuera hacia adentro y la sujetamos con los tornillos.

 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

8. Colocar el Lector de tarjetas en el gabinete

Lo mismo hacemos con el lector de tarjetas, ocupando un tornillo igual que el de la figura, puesto que nunca traen el tornillo correcto en sus cajas, los traen mas finos, con este se sujeta bien.

 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

¡MUY BIEN EL PASO DOS ESTA COMPLETO, YA TENEMOS NUESTRO GABINETE LISTO!

3. Ensamblar el Hardware

En este paso debemos ensamblar cada parte de la computadora en el gabinete para que posteriormente esta funcione correctamente. Es muy importante prestar mucha atención en los siguientes pasos.

Pasos para ensamblar el Hardware

1. Ensamblar placa madre

Ahora vamos a ensamblar la placa dentro del gabinete, colocando sus tornillos verificando que coincidan los mismos incluyendo los puertos con la chapa de la placa madre.

 Armar Pc desde cero Tutorial Completo

2. Interconectar el Hardware

Vamos a interconectar todo el Hardware entre sí. Para ello conectamos los cables de la fuente en sus respectivos lugares en la placa madre.Nunca se olviden de conectar el cable auxiliar de la cpu, que es el que tiene 4 pines en la imagen:

 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

Conectaremos los cables usb delanteros del gabinete y el cable usb del lector de memorias, debemos conectarlos en los pines usb de la placa madre como se muestra en la imagen:

 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

Para que funcione el puerto de audio delantero, debemos conectar el cable de Audio en los pines de audio de la placa madre:

 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

No olvidemos conectar los cables Power led + y –  (para la luz de encendido del boton delantero), el cable Hd led (que nos indica cuando el disco está en funcionamiento ), el cable power y reset que son los mas importantes, ya que encienden y reinician la maquina respectivamente.   Estas conexiones hoy en día vienen con sus respectivas normas, es decir, que siguen una norma como en este ejemplo     —Power led  —- Power Sw —-Hd led      —   reset Sw   Esto significa si ustedes mira la placa de frente con el gabinete colocado correctamente, el power led va arriba del hdd led y a su derecha el power Sw y debajo de él, el reset sw, teniendo a su izquirda al hdd ledd como muestra en la imagen

 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

Insertamos el disco duro y colocamos sus respectivos tornillos, luego conectamos el power sata (cable que viene de la fuente) y el cable sata datos (el que viene de la placa madre). Ambos poseen un tipo único de conexión, es decir, que no podemos errar su conexión.

 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

Por ultimo falta conectar la grabadora de Dvd de igual manera que el disco duro con sus respectivos power sata y sata datos.

 Armar Pc desde cero Tutorial Completo

Y Listo, Aprendimos a Armar nuestra Pc desde Cero! Ahora solo Falta Instalar Windows

 Armar Pc desde cero Tutorial Completo

Por ultimo debemos colocar la etiqueta que trajo nuestro procesador y cerrarla el chasis.

 Armar Pc desde cero Tutorial Completo
 Armar Pc desde cero Tutorial Completo

4. Instalación del Sistema Operativo:

Llegamos a la ultima parte de nuestro tutorial, la instalación del sistema operativo completo, aquí pueden hacerlo de la manera que ustedes prefieran.  En lo personal para ahorrar tiempo, conviene con Acronis restaurar una imagen de sistema Operativo ya instalada, ya que esto te permite hacerlo en 5 minutos.

Consejo, si instalan desde cualquier sistema operativo, un windows 8, o un windows 10, y hacen una copia de disco con acronis, pueden restaurarla en cualquier computadora y les aseguro que les va a levantar el sistema, ya que los nuevos sistemas cargan los drivers que son compatibles unicamente.

Para Instalar windows desde cero de la forma tradicional tenemos los siguientes posts

Bueno Amigos de Yo Soy Computación, esto fue todo, gracias por llegar hasta aquí, hoy aprendimos a Armar o ensamblar un ordenador de escritorio desde cero. No se olviden de comentar si les gustó.
