La Fuente de alimentación o Fuente de Poder, en informática es el componente encargado de suministrar tensión al resto de los componentes del PC.
Su función es precisamente trasformar la tensión alterna del toma corriente de 220v de nuestras casas en tensión continua, generando los voltajes adecuados para cada componente de nuestro ordenador.

Seguimos con los tutoriales de Informática Básica para continuar aprendiendo desde lo más básico de una computadora, como en este caso es la fuente.

Para desmenuzar esta definición debemos conocer algunos principios básicos de electricidad.

Ahora que ya definimos lo que es una fuente  de alimentación o de poder veamos su clasificación y funcionamiento:

Proceso de transformación de una Fuente de Alimentación Lineal

El proceso de transformación eléctrica  de la fuente de alimentación lineal sigue el siguiente esquema:

Transformación: Se reduce la tensión alterna de 220v otorgada por nuestros hogares, a 12v o 5v mediante una bobina reductora.

Fuente de alimentacion 12v transformacion

Nota: en Argentina la corriente electrica es de 220v, en otros paises es de 115v, 125v, etc) .

Rectificación: La energía eléctrica de nuestros hogares nos brinda corriente alterna, La corriente alterna varia en función del tiempo. Es decir que cada cierto tiempo brinda un voltaje, entonces lo que sucede en este paso es transformar la tensión alterna ya reducida en tensión continua.

Fuente cliclos

Nota: La definición de tensión,corriente, alterna o continua se trata en la entrada “los principios básicos de la electricidad”  de este blog. También si Necesitas aprender a cómo probar una fuente de poder o como Instalar una fuente de alimentación dentro de un gabinete, simplemente haz clic en los respectivos enlaces. Gracias!

Yo Soy Computación

Filtrado: Si bien, ahora tenemos tensión continua, aun no es suficiente para los componentes del pc, puesto que todavia no es constante. Con el filtrado lo que se hace es de cierta forma aplastar la señal para que no oscile. Esto se logra con capacitores que retienen la señal y la van pasando de a poco, es decir que se aumenta la calidad, o de alguna manera se la suaviza si preferimos verlo así.

Filtrado de la fuente de poder

Estabilización: Si nos guiamos por los gráficos, podemos observar que al tener la señal suavizada, aun falta que adquiera la forma  lineal deseada para que los dispositivos de la computadora funcionen correctamente, y para que la subida o bajada de tensión de la entrada no la afecten en lo mas mínimo.
Esto se logra mediante un circuito integrado, y ya tenemos la tensión e intensidad de señal necesaria para que funcionen nuestros componentes

Fuente de poder estabilizacion

Tipos de Fuentes de Poder: AT y ATX

Ahora veremos los tipos de fuentes de alimentación más conocidas.

Fuentes AT:

Fueron el estándar tradicional. Posteriormente fueron reemplazados por ATX. posee dos conectores denominados P8 y P9, que cuentan con 6 pines cada uno y se conectan al motherboard.

Voltajes de los pines fuentes atx

Valores de voltaje y funciones de los conectores p8 y p9

Conectores P8 y P9

Con estos conectores era muy común equivocarse al conectarlos a la placa madre, puesto que se podían poner de cualquier forma y esto quemaba la placa madre si se lo colocaba de manera incorrecta. El secreto estaba en colocar los cables negros en el medio de la conexión.

También contaban con cables molex, 4 pines cada uno, encargados de dar energía a los componentes como ser, disco duro, lectora de cd, etc.

El AT cuenta con una llave de encendido.Dicho botón era muy peligroso puesto que sus cables llevaban corriente de 220v.

Como probar una fuente de poder
Fuente de poder cable molex
fuente de poder voltaje cable amarillo y rojo
Fuente de poder llave de encendido

Nota: Asegurate de desconectar la fuente de alimentación antes de tocar los cables que van al botón de encendido de una fuente AT, porque corres el riesgo de electrocutarte!!

Yo Soy Computacion

La fuente de alimentación lleva una etiqueta de como conectar los cables, seria algo así:

fuente de poder llave de encendido

Fuentes ATX:

Es el Estándar actual, quien reemplaza a los viejos AT.

Este tipo de fuentes, solucionan dos problemas básicos, poseen conectores de 20 o 24 pines que van a la placa madre, y que se conectan solo de una manera, entonces desaparece el problema de quemar la placa madre por una mala conexión.

Segundo, ya no cuenta con un interruptor de encendido apagado que va directamente a la fuente, si no que cuenta con un pulsador que va a la placa madre, permite el apagado por software,y no se corre peligro de electrocución con los pequeños cables del botón de encendido.

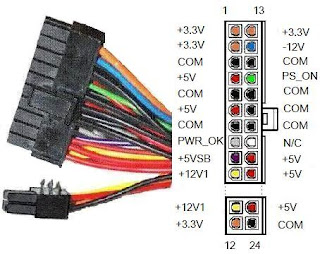

Conector de 24 pines (20 + 4): Se encarga de dar energía a la placa madre entre otras funciones. Aquí podemos observar el voltaje de los distintos pines, es importante saberlo para realizar las mediciones con un tester digital

Yo Soy Computación
fuente de poder voltaje pines 5v com 12v

Conector auxiliar

 Cuenta con 4 pines y es el encargado de dar energía a los procesadores actuales

Fuente de poder conector auxiliar

Cable molex y sata power:

Fuente de poder cable sata power
Se encarga de dar energía a los discos duros y unidades de Cd-Rom reemplazando a los antiguos molex.
Fuente de poder cable molex
Aun se utilizan para discos sata viejos y unidades de cd viejas, también para alimentar coolers

Muchas gracias por llegar al final de esta entrada del informática básica Espero lo hayan disfrutado y les haya servido. Un abrazo grande y hasta la próxima!
